リニューアル版AK4495DM DAC基板

2017年12月16日 頒布中
旭化成のAK4495SEQ DACチップを使ったデュアルモノDAC基板のリニューアル版です。

概要

この基板は、旭化成のAK4495SEQ DACチップを使って、I2S信号(PCM、DSD)をアナログ信号に変換して、デュアルモノ再生が出来ます。
AKM社の上位チップのAK4495SEQのデュアルモノ基板をリニューアル製作しました。
リニューアル版ではグランドの分離を止めて両面ベタアースにしました。
ES9038DM DAC基板で超低ノイズのADM7154電源ICの効果が良かったので、全ての電源は、超低ノイズなADM7150及びADM7154電源ICから、アナログ5V、アナログ3.3V、デジタル3.3Vを供給します。
AK4495SEQへの基準電源5V用に電解コンデンサ2200uFを載せれるようにしました。
マイコンを別基板(オプション)にして、マイコンからの影響を無くしました。
コントローラ1基板またはDAI2/3基板から制御しますので、コントローラ1基板またはDAI2/3基板が必須です。

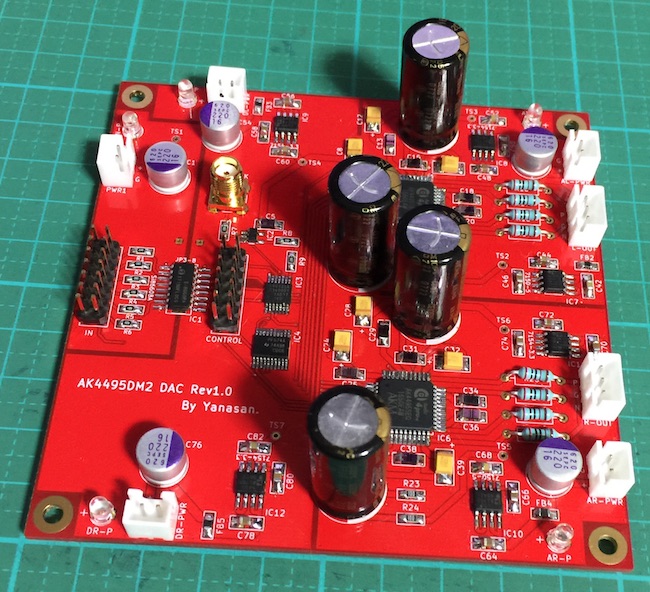

AK4495DM2 DAC基板

頒布について

・AK4495DM2 DAC基板(Rev1.0 主要部品セット込)が14,500円 受注生産品
・コントローラ1基板(Rev1.0 主要部品セット込、マイコン無し) が3,800円 在庫有り
・アイソレータIC Si8660BA 1個が350円(限定頒布)
 ※アイソレータICは、単品での頒布は出来ません。基板とセットとなります。
※部品セットに関しては、制作マニュアルに記載してあります。

・AK449XDM2 DAC制御用マイコン(Rev1.2)が1,000円
・DAI2+AK449X制御用マイコン(Rev2.4)が1,000円
・DAI3+AK449X制御用マイコン(Rev1.0)が1,000円

発送方法と送料は、 こちらになります。

基板を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「AK4495DM2 DAC基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。
※基板セットは受注生産品となりますので、入金を先にお願いします。入金確認後に基板セットを用意しますので1〜2週間程お待ち頂きます。

製作マニュアル

AK4495DM2 DAC基板(Rev1.0)の制作マニュアル Rev.1.0 AK4495DM2_DAC_1_0.pdf

マイコンについて

コントローラ1基板でAK4495DM2 DAC基板を制御するマイコンについて説明します。
使いたいマイコンのバージョンのファイルをダウンドードして、コントローラ1基板のアップデート機能を使って、マイコンを書き換えて下さい。
※書き換えが失敗したり、出来ない場合は、私宛に送って頂ければ、書き換えして、送料190円で返送可能です。

AK449XDM2専用 Rev1.7(2018/02/17) ak449x_0107.bin
※Web操作でExt Clock ControlをEnableに出来ないミスを修正。
AK449XDM2専用 Rev1.6(2018/02/16) ak449x_0106.bin
※AK4493DM2の制御を追加。
AK449XDM2専用 Rev1.5 ak449x_0105.bin
※無駄な処理を削除しました。
AK449XDM2専用 Rev1.4 ak449x_0104.bin
※コントローラ1基板単独での起動をサポートしました。
AK449XDM2専用 Rev1.3 ak449x_0103.bin
※Webブラウザの設定の不具合を修正しました。
AK449XDM2専用 Rev1.2 ak449x_0102.bin
※AK4495DM2 DACをサポートしました。
※その他のミスを修正しました。

DAI2基板でAK4495DM2 DAC基板を制御する場合、DAI2+AK449Xマイコンを用意しています。詳しくは、DAI2基板の説明ページを読んで下さい。
DAI3基板でAK4495DM2 DAC基板を制御する場合、DAI3+AK449Xマイコンを用意しています。詳しくは、DAI3基板の説明ページを読んで下さい。
