皆さん、こんXXは。

ES9038PROを使ったデュアルモノDAC基板が何とか動きました。
今回はDACの電流消費が多くて発熱が凄いので、何度か作り変えて
時間がかかってしまいました。
放熱器は必ず付けましょう。

製作マニュアルを書かなくては。。。

編集

tetuさん、こんXXは。

DuCULoNまで搭載されたシステムは凄いですね。

> ジッタクリーナ設定をBypathにした時は100MHz発振はDisableにして欲しいなという気はします。

100MHzクロックとジッタークリーナーは連動はしていませんので、
マスタークロックの設定画面で100MHz Clock以外を設定すると、
100MHzは止まります(Disable)。

編集

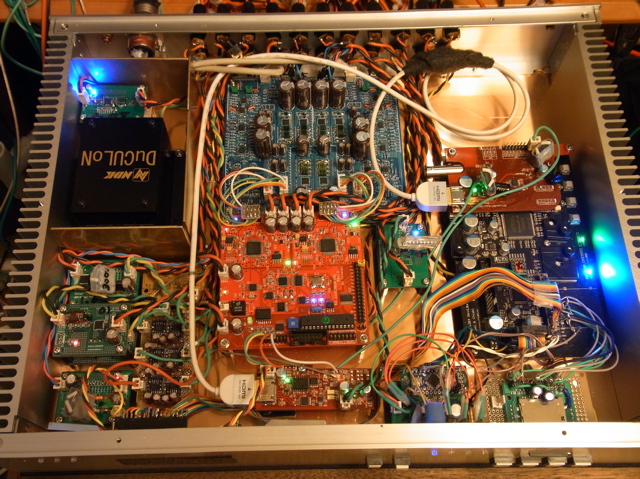

DuCULoNからSDTRansと同期させてジッタクリーナ、ジッタリダクション等全部OFF で動きました。矢張り音の次元はSPDIFとは全く違います。SPDIFでは曲間で音切れがありましたがこちらでは問題無いです。44.1kや176.4kで聴く限り発熱は普通レベルです。ジッタクリーナ設定をBypathにした時は100MHz発振はDisableにして欲しいなという気はします。良い基板だと思います。

編集

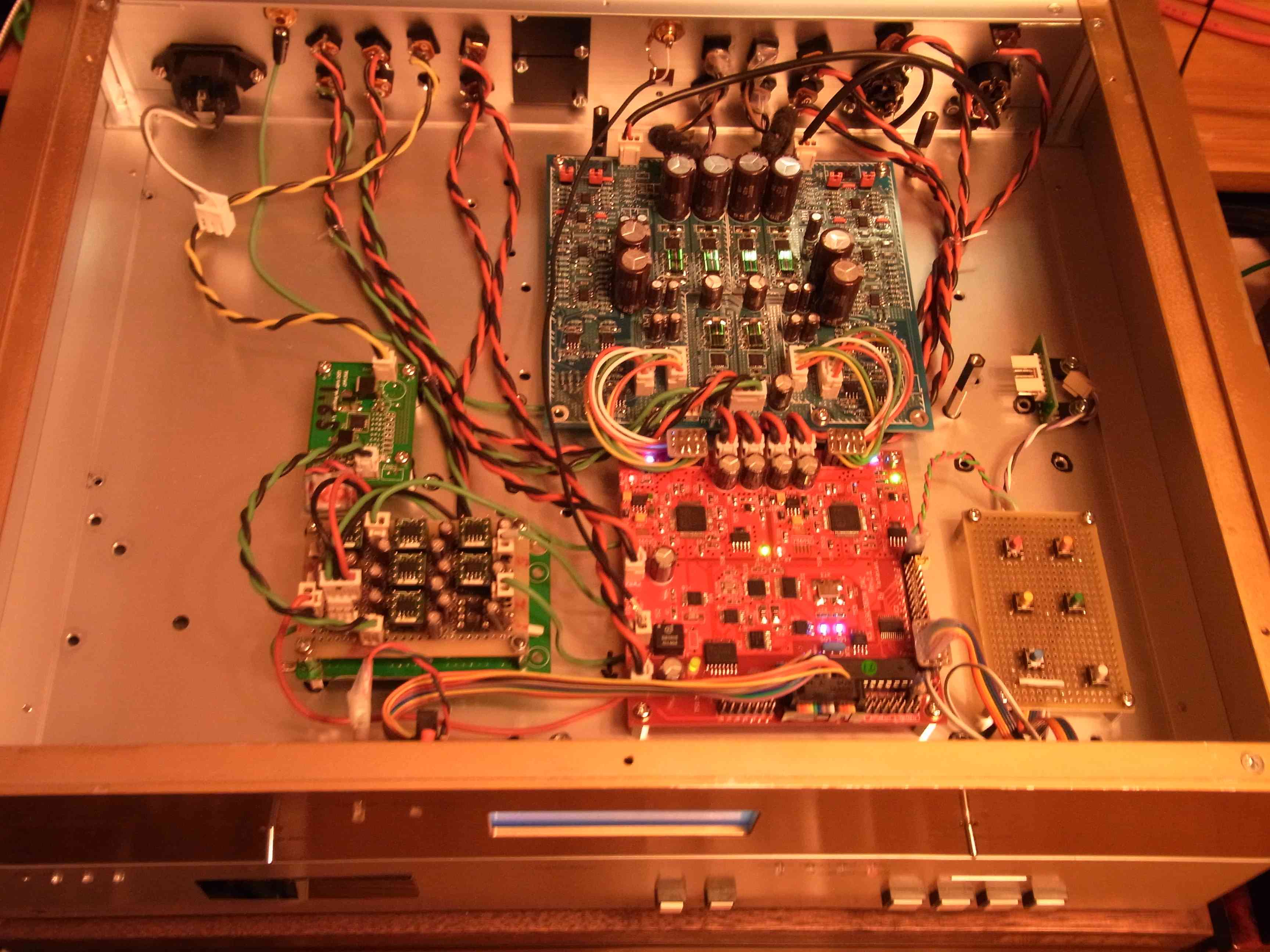

可成り苦労して途中でギブアップしようかと思いましたがasoyajiさんが完成したという記事を見て
気を取り直し、やなさんの助言も頂きつつ、やっと音出しまで行き着きました。

今のところ機能確認という位置付けだったのでSPDIFのみです。
若干改造をしていますがSPDIFにもかかわらずとても良い音が出て居ます。このDAC基板の素性の良さが
確認出来たので本格的に3線入力の同期モードで動かすように更に改造していくつもりです。

編集

tetuさん、こんXXは。

> 回路図と部品表で異なりますが。

部品表の値が正しいです。1KΩになります。

編集

9038PRO DAC基板 クロネコDMだと4日掛かりました^^
今組み立て中ですが、ADuM1250のpull-up抵抗値は 1kΩ、10kΩ
どちらが正解でしょうか？回路図と部品表で異なりますが。

編集

ES9038DM DACは在庫無しになりました。

次回はまだ決めていません。

編集

早速、購入申込みをさせていただきました。
ES9038チップ自体が高いので仕方ありませんが、これまでにない価格でちょっと躊躇してしまいましたが、魅力には抗しきれず...。

今回、電源電圧が4Vとちょっと特殊のようなので、セット組するには(発熱を考えて)別途用意しなければなりませんね。

編集

ジッタークリーナーが無ければ、いつもの100mmX80mmサイズで行けたのですが、ジッタークリーングしない訳にはいきませんからね。

ES9028版なら、普通のDAC並に扱えると思います。

編集

頒布開始おめでとうございます。
この凄いのをよくぞ100mm幅に収められましたねえ。

I/Vも弩級必要で、もう私の範疇には収まらない様ですｗ

編集

9038PRO DMの完成おめでとうございます。やなさんが満を持して発表なさったからには、完成度も相当高いのでしょう。いつもながらのすっきりした綺麗な基板にも惹かれます。

I/V変換が大掛かりになると思っておりましたが、ルンダールだけで充分ですか。

私も作りたくなりました。頒布を心待ちにしております。
