HDMIー>I2S受信基板3
投稿日 : 2019/02/15(Fri) 15:48
投稿者 ディラン
参照先
やなさん お世話になります。

音源をSDTrans384、DACをGUSTARD DAC-X20にてS/PDIF接続で楽しんでいます。
どちらもHDMIのI/F付なので、接続を実現させたいといろいろ調査中です。

HDMIー>I2S受信基板3(Rev.2.0)を介しての接続について、DAC-X20は18PINに5Vが必要で、SDTrans384もジャンパー設定で5V供給が可能ですが、受信基板は3.3V仕様となっておりこのままの使用は不可でしょうか。
受信基板上の何らかのパーツ変更で使用できますか。

キットの作成はマニュアル通りになんとか作成できますが、回路図には疎く見当違いの質問かもしれませんがよろしくお願い致します。

記事編集 編集
Re: HDMIー>I2S受信基板3
投稿日 : 2019/02/15(Fri) 20:49
投稿者 ディラン
参照先
やなさん

結論から言うと接続出来ました。
ありがとうございました。

経緯は以下の通りです。
1.HDMIケーブル接続も無反応
2.SDTransのジャンパ変更して5V 供給
3.機器間に、HDMI変換モジュールと変換プラグを入れ、ジャンパー線で結線するも音出ず
4.機器間をダイレクト接続で成功

PCMは左右反転しないようです。DSD試してみます。ちょい聴きでもかなり良い感じです。

結局変換モジュールかプラグのどちらかが、だめなのでしょう。

お手数お掛けしました。ありがとうございました。
記事編集 編集
Re: HDMIー>I2S受信基板3
投稿日 : 2019/02/15(Fri) 17:54
投稿者 やなさん
参照先
SDTrans384とGUSTARD DAC-X20をHDMIケーブルで繋いで試したら如何でしょう。
1番と3番、7番と9番が逆になっていても、音は出るはずです。
音が出たら、ジャンパー線で入れ替えれば、問題ないと思います。
記事編集 編集
Re: HDMIー>I2S受信基板3
投稿日 : 2019/02/15(Fri) 17:09
投稿者 ディラン
参照先
やなさん

早速のご返信ありがとうございます。
基本よく分かっていない者が、変な質問をしているかもしれませんがよろしくお願いします。

> 情報が古いかもですが、DAC-X20は、
> 「PS Audio準拠」をうたっているHDMI LVDS端子とは、1番と3番、7番と9番が逆になっています。そのまま結線すると、PCM再生では絶対位相、左右チャネルが反転します。

上記は存じていたので、aitendoでHDMIの変換モジュールとHDMIプラグを購入し、単純にジャンパー線を入れ替えたりしてやってみたのですが音が出ませんでした。
その後やなさんの受信基板をWEB上で発見し、SDTrans384の記載も見受けられたのでこれを間に挟んだらいけるかなと思いご相談した次第です。

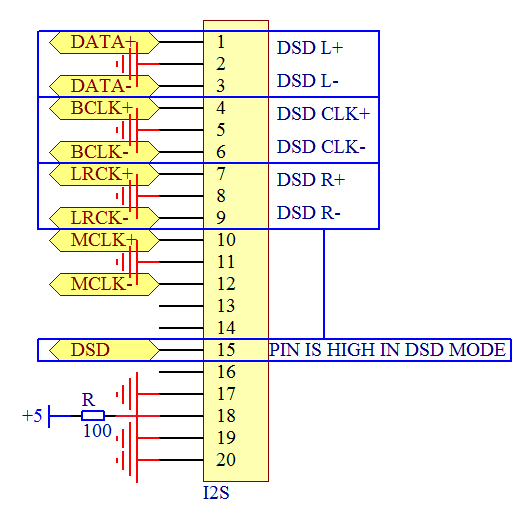

最初の質問にDAC-X20ピンアサインを添付したつもりだったのですが、付いていないようなので再度付けてみます。

いずれにせよICが対応外とのことで不可ですね。

記事編集 編集
Re: HDMIー>I2S受信基板3
投稿日 : 2019/02/15(Fri) 16:09
投稿者 やなさん
参照先
ディランさん、こんXXは。

HDMI受信基板で使っているICは3.3V動作であり、最大でも4Vまでとなります。
5Vを給電するとICが壊れます。

DAC-X20のHDMI端子は受信用だと思いますが、HDMI受信基板とは、どう接続されるのでしょうか。

また、DAC-X20は18ピンの5V給電が必須なのでしょうか?

情報が古いかもですが、DAC-X20は、
「PS Audio準拠」をうたっているHDMI LVDS端子とは、1番と3番、7番と9番が逆になっています。そのまま結線すると、PCM再生では絶対位相、左右チャネルが反転します。
