クロックジェネレータ基板ですが、どうしてもMC-P LEDの点滅が止まりません。
また、XT1の10MHz出力はオシロで確認できているのですが、LOS LEDが点灯しません。
昨日から２日間格闘しているのですが、どうしてもだめです。
ヒントをお与えください。
なお、Si5340の３番ピンが接続するパターンが剥離してしまったのですが、回路図からするとどこにも接続がないので問題ないと判断しています。

編集

Si5340裏面の半田不良が原因でした。
どうもありがとうございました。
良い勉強になりました。

編集

わかりました。
ありがとうございます。

編集

フラックスが流せれば、ブラシでも綿棒でも構わないと思います。

裏面もI2C用プルアップ抵抗も間違いないので、問題ないように見えます。
Si5340のGND穴は見た目では判らないので、一度、ハンダのかき混ぜを試してみてください。

それでも駄目なようなら、私信メールをください。

編集

さすがに私も汚い基板だなと思いました（^^;;;
写真だとよくわかりますね。
普段はイソプロピルアルコールをブラシで使っていますが
こういう場合は綿棒が良いのですね。
今度の写真はいかがでしょうか。

編集

写真を見る限りでは、問題ないですね。
ハンダくずが気になるので、綿棒と無水アルコールで綺麗にされると良いでしょう。

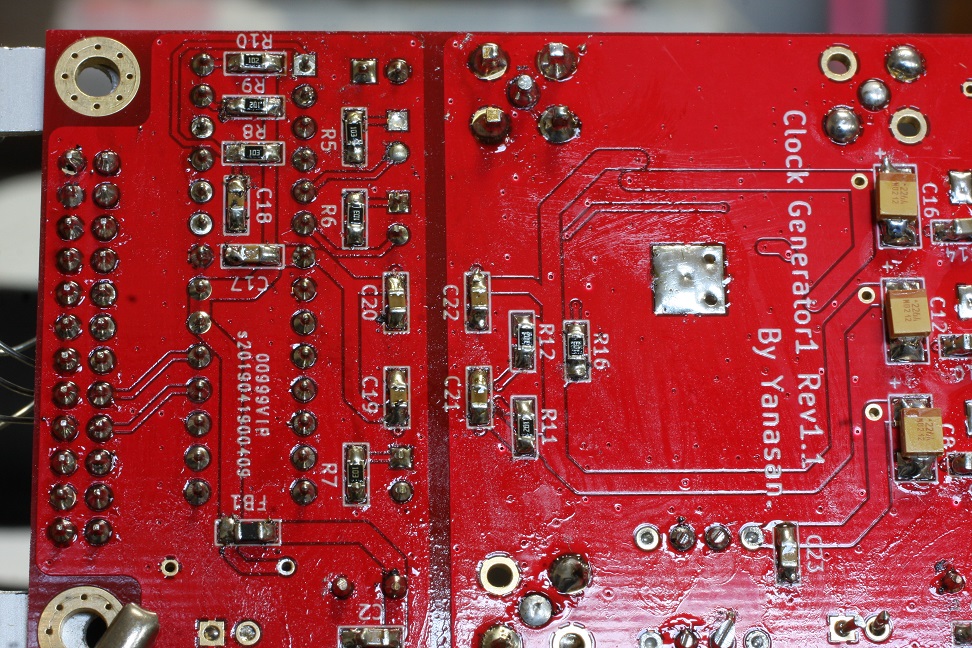

Si5340の裏面のはんだ付けも確認したいので、マイコン部とSi5340までの範囲の裏面の写真もお願いします。

Si5340のような裏面のGNDをはんだ付けする際、表面的にはハンダが乗っていても、中に気泡が出来て、ICの裏面にハンダが回っていない事が良くあります。
そのようケースだと写真でも判りませんので、Si5340がはずれないように熱に強いものを充てがって、ハンダゴテをICの裏面に数秒間あてた後、コテ先をかき混ぜると改善出来ます。

編集

各所の電圧は正常です。
写真を張り付けましたのでよろしくお願いいたします。

編集

確認箇所としては、最低限の範囲なのですが。

TS2,3,4の電圧は大丈夫でしょうか？

IC2のICが逆さまではないでしょうか？

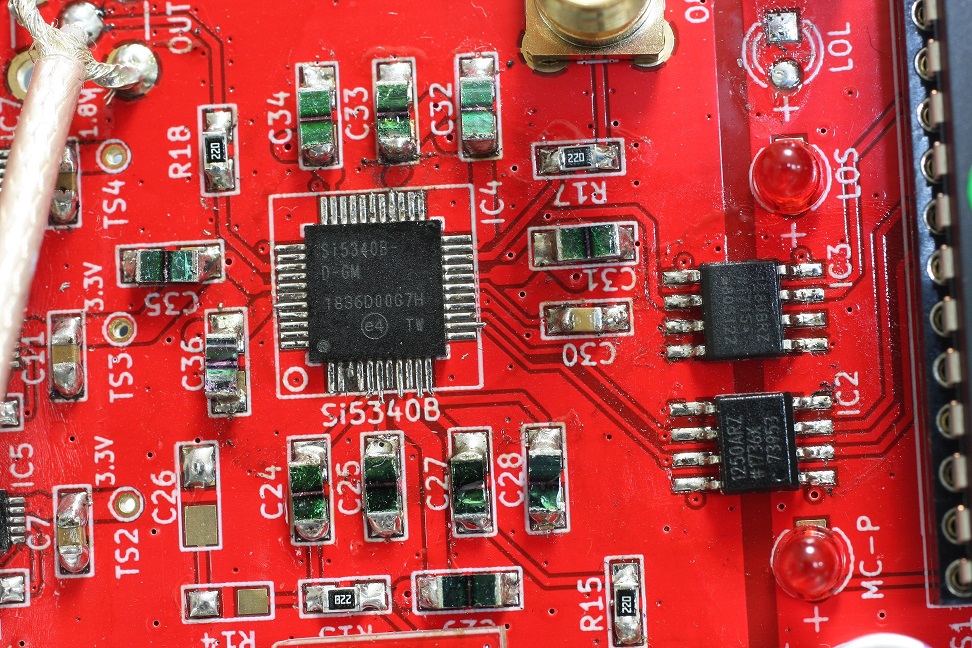

IC2とIC4が入った写真を添付出来ますか。

編集

ありがとうございます。
こういっては身もふたもないのですが
IC1,IC2,IC4に関してはマニュアルにあるとおり確認し
二日間目視と再半田を繰り返しています。
異常がないと思われるところに更に鏝を当てることを繰り返しています。
もう少し範囲を狭めた確認方法はないでしょうか。

編集

Henriさん、こんXXは。

制作マニュアルで説明していますが、
MC-P LEDが点滅する場合は、I2C通信の異常ですので、マイコンか、IC2のADuM1250か、IC4のSi5340のはんだ付けをチェックしてください。
Si5340の１３、１４ピンが隣のピンとブリッジしている可能性もあります。
