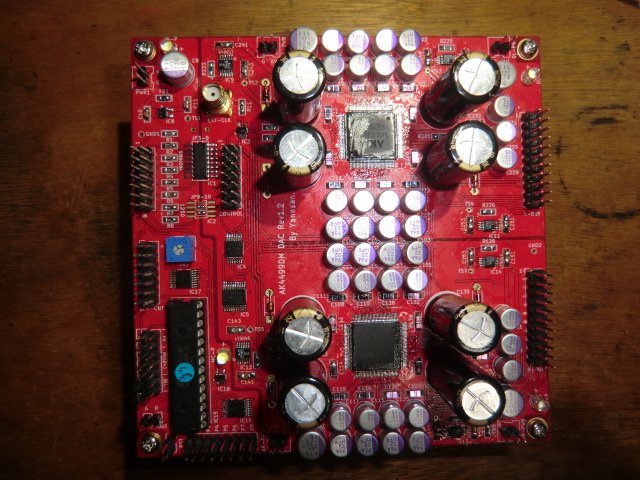

IC9-14のLT3042と3045から電圧が出力されません。

TS1→3.3V。その他→０V。

LEDは点灯。MC-P LEDのみ点滅。電源側に異常なし。

このＩＣのはんだ付けは何度も経験しています。

どこでミスをしているのかわからない状態です。

編集

JP9と10のショートとフェライトビーズで上手くいきました。
ありがとうございました。

編集

I2Cコントロールがうまく行っていないようですね。

ADuM1250を使われていないので、JP9とJP10をショートしてください。
FB6のフェライトビーズも付ける必要があります。

編集

初歩的なミスでした。ＧＮＤ１で計測していました。

GND2とTS2/TS5→5V、TS3/TS6→3.3V、TS4/TS7→1.8V
GND2とFB2→5.5V, C241→5.5V,C243→５Ｖ　

電圧はＯＫですが、
”I2C ERROR AL(R) W 2””と表示されます。

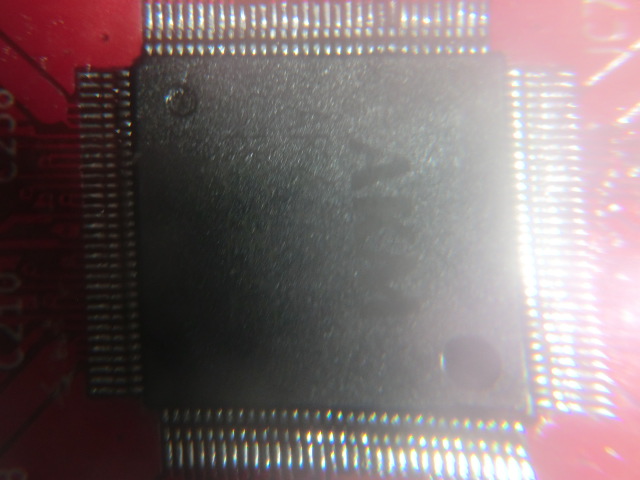

コントローラ基盤（D3とD4)→DAI3→AK4499(JP11と12のショート）

再半田を繰り返してますが、同じ症状です。

アドバイスがあればお願いします。

編集

アクセスさん、こんXXは。

> TS1→3.3V。その他→０V。

DAC側の電源ICが全て同じ現象は珍しいですね。
DAC側は、GND1ではなくGND2とTSX間を測定されていますか？

AL-PWRだけを通電して、GND2とFB2の左ランド間、GND2とC241の右ランド間、GND2とC243の下ランド間の電圧はどうなっていますか？
