概要

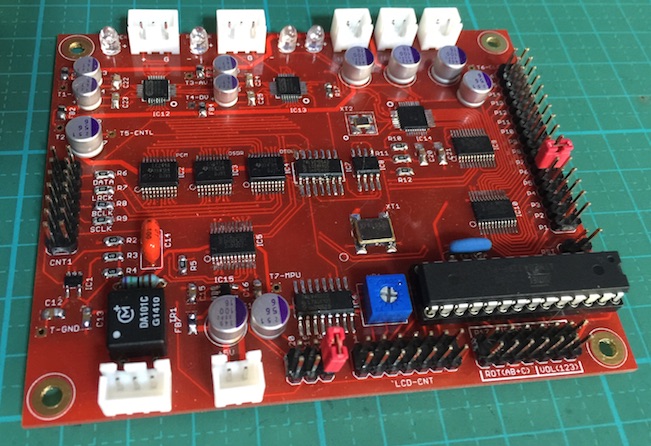

ES9018K2Mを２個使ったデュアルモノDACをリニューアルしました。
今までのES9018K2M DACとの主な違いは以下の通りです。
PHコネクタをヘッダピンに変更
アイソレータは外付け（別基板が必要）
両面ベタアースを裏面ベタアースに
クロック発信器は100MHz１個
アドオン基板を止めて１枚に纏める
３端子コンデンサをパスコンに変更
電源は左右別を止める

作りやすさとノイズ対策を重点的に回路見直しをしています。
DDCのCombo384やラズベリーパイとの接続でも、ノイズが乗らなくなりました。

気になる音は、ES9018Sに似ていますが、少しあっさり系でしょうか。
Sync modeにすると、スッピンな音です。何も足さない引かない。
DPLLを通らない事もありますが、FIRフィルタも通っていない（OSF Bypass）感じです。
PCMのLowestの方が良いと感じる方もいるのではないでしょうか。好みの範疇でしょう。
Minimum Phaseモードもありますので、色々と設定で音が変わります。

頒布について

・ES9018K2M DAC基板(Rev2.0 主要部品セット込、マイコンRev2.2付き) LCD20桁✕4行タイプが16,400円
・ES9018K2M DAC基板(Rev2.0 主要部品セット込、マイコンRev2.2付き) LCD16桁✕2行タイプが16,400円
※部品セットに関しては、制作マニュアルに記載してあります。
※LED添付はしないことになりましたので、価格を変更しました。
・ES9018K2M DAC基板 LCD20桁✕4行タイプ用マイコン(Rev2.5)が400円
・ES9018K2M DAC基板 LCD16桁✕2行タイプ用マイコン(Rev2.5)が400円
※OLEDはLCDマイコンで動作します。

送料は、
クロネコDM便は１９０円
レターパックライトは３６０円
となります。
注文時に指定が無い場合は、クロネコDM便とさせて頂きます。

予約を希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「ES9018K2M DAC基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

・ES9018K2M DAC基板(Rev2.1)の制作マニュアル Rev.2.3 ES9018K2M2_2_3.pdf
・ES9018K2M DAC基板(Rev2.1)の制作マニュアル Rev.2.2 ES9018K2M2_2_2.pdf
・ES9018K2M DAC基板(Rev2.0)の制作マニュアル Rev.2.0 ES9018K2M2_2_0.pdf

回路図

・ES9018K2M DAC基板(Rev2.0/2.1)の回路図 ES9018K2M2_DAC_2_0.pdf
※部品名や値などは、実際とは異なる場合があります。

マイコンの修正履歴

マイコンRev2.1では、MUTE信号を検知して、MUTE ON時はDAC内部でもミュートする修正を行いました。
ミュート制御の設定画面も追加しました。

マイコンRev2.2では、環境によってはPCM 48KHzを44.1KHzと誤判断する問題に対処しました。
この問題でお困りの方は改版してください。

マイコンRev2.3では、Rev2.2でロックが安定し難くなったバグを対処しました。

マイコンRev2.4では、Appleリモコンのペアリング機能を追加しました。
詳細は制作マニュアル Rev.2.3を参照ください。

マイコンRev2.5では、シンプルモード時にAppleリモコンのペアリング機能が働かないように修正しました。

マイコンの書き換えサービスは、郵便ではマイコンが踏まれてピンが曲がる件が多発しましたので、廃止しました。
替わりにマイコンの価格を下げました。
