LH0032ディスクリートアンプ超小型基板

2019年2月26日 頒布中
LH0032オペアンプの回路をディスクリートで実現したアンプ超小型基板です。

概要

LH0032ディスクリートアンプ縦型基板では専有面積を小さく出来ましたが、高さがあるのが欠点でした。
この基板では小型化を最優先として全てSMD部品を使うことで、高さが低い超小型基板を実現しました。
1回路入りLH32M2と2回路入りLH32M3(LH32MA+LH32MB)の2タイプを制作しました。
基板サイズは、LH32M2、LH32M3の基板サイズは、23mm✕14mmです。
高さは、LH32M2が6mm、LH32M3が9mmです。

電源電圧は、+ー12Vから25Vまでです。

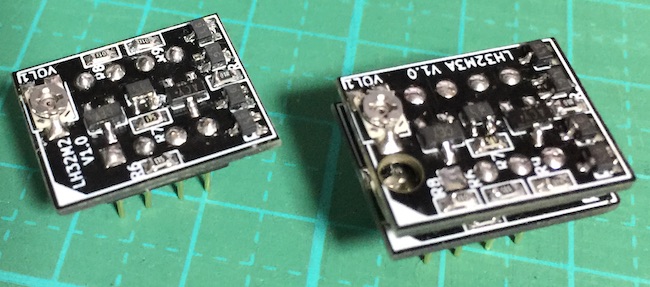

LH0032ディスクリートアンプ超小型基板


頒布について

・LH0032ディスクリートアンプ超小型基板LH32M2(Rev1.0)が300円
・LH0032ディスクリートアンプ超小型基板LH32M3A(Rev1.0)が300円
・LH0032ディスクリートアンプ超小型基板LH32M3B(Rev1.0)が300円

※1回路入りタイプはLH32M2が1枚、2回路入りタイプはLH32M3Aが1枚とLH32M3Bが1枚の組み合わせとなります。

チップ抵抗は、Amazonで1608(0603)サイズの抵抗パックセットで賄えます。
その他の部品も、秋月電子さんにあります。

発送方法と送料は、 こちらになります。

希望される方は、私宛(yanaアットマークyanasoft.jp)まで、題名「LH0032ディスクリートアンプ超小型基板頒布希望」でメールをください。
メールには、希望する基板名と枚数、発送方法の指定、送り先(郵便番号、住所、お名前、電話番号)を記入してください。
こちらから返信メールで振込金額と振込先をお知らせします。

製作マニュアル

LH0032ディスクリートアンプ超小型基板(Rev1.0)の制作マニュアル Rev.1.0 LH0032M2_1_0.pdf

回路図

LH0032ディスクリートアンプ超小型基板LH32M2(Rev1.0)の回路図 LH32M2_1_0C.pdf
LH0032ディスクリートアンプ超小型基板LH32M3A(Rev1.0)の回路図 LH32M3A_1_0C.pdf
LH0032ディスクリートアンプ超小型基板LH32M3B(Rev1.0)の回路図 LH32M3B_1_0C.pdf
※部品名や値などは、実際とは異なる場合があります。
