皆さん、こんXXは。

FN1242A P2D基板を予約されている方への連絡です。

最終動作確認中ですが、44.1KHz時に音が途切れたり、
スクラッチノイズが乗る症状が出ています。
対策を検討中ですので、発送が数日遅れます。

長らくお待たせして申し訳ありませんが、もう暫くお待ち下さい。

MTさん、こんXXは。

> PI6C4511WEを手設定（倍率固定）で試してみました。
> 2逓倍と４逓倍について、問題なくロックできました。

動作確認ありがとうございます。
やはり、ICS570を規格外で使ってしまったようですね。
次版では、PI6C4511WEを使うようにします。

おみさん、こんXXは。

> それでICS570の仕様をよく読むと、現状の使用方法では定格オーバーになっていると思います。

情報ありがとうございます。
Clock Multiplier Decoding Tableばかり見ていて、Output Clock Frequencyを見落としていました。
うまく通るほうがめっけもんみたいなんでしょうかね。

リニューアル版を作るなら、別な逓倍ICを採用した方が良いですね。


たぶん最低入力周波数は2.75MHzと考えていると思いますが、正解は5.5MHzになるはずです。
なぜならICS570の最低出力周波数は10MHzと記載されており、2.8MHzを2倍にしてもこの仕様を満たせません。
(もしCLK=10MでCLK2=5Mの最低出力がOKなら、最低入力がもっと下がるはず。)

やなさん、みなさん、こんばんわ。

うちのリクロック基板でも44.1KHzを入力すると正常なBCLKが出力されませんでした。
(ロジアナでBCLK出力を確認。)

それでICS570の仕様をよく読むと、現状の使用方法では定格オーバーになっていると思います。
たぶん最低入力周波数は2.75MHzと考えていると思いますが、正解は5.5MHzになるはずです。
なぜならICS570の最低出力周波数は10MHzと記載されており、2.8MHzを2倍にしてもこの仕様を満たせません。
(もしCLK=10MでCLK2=5Mの最低出力がOKなら、最低入力がもっと下がるはず。)

このあたりが原因かなあと考えています。
間違っていたらすいません。

以上、ご参考まで。

MTさん、こんXXは。

> 私のロット番号を確認してみました。1433です。

私の２セットは1433に変更したらうまく行きようになりました。
オシロで見られた信号は、OUTのBCLKでしょうか。
もしそうなら、48KHz以下はBCLKはおかしいはずです。
今、マイコン修正しているのは、その対処で、今の位相差修正では
リクロックがおかしくなっています。
SCLK(MCLK)の位相を少しずらしてやると、リクロックがうまく通ります。

ICS570Bはこんなにヘタレだったのでしょうかね。
次に逓倍をやる場合は、別なICの方が良いかもですね。

私の方は、あの後、ケーブルは10cmぐらいにしたら44.1KHzもうまく
通るようになりました。

追伸

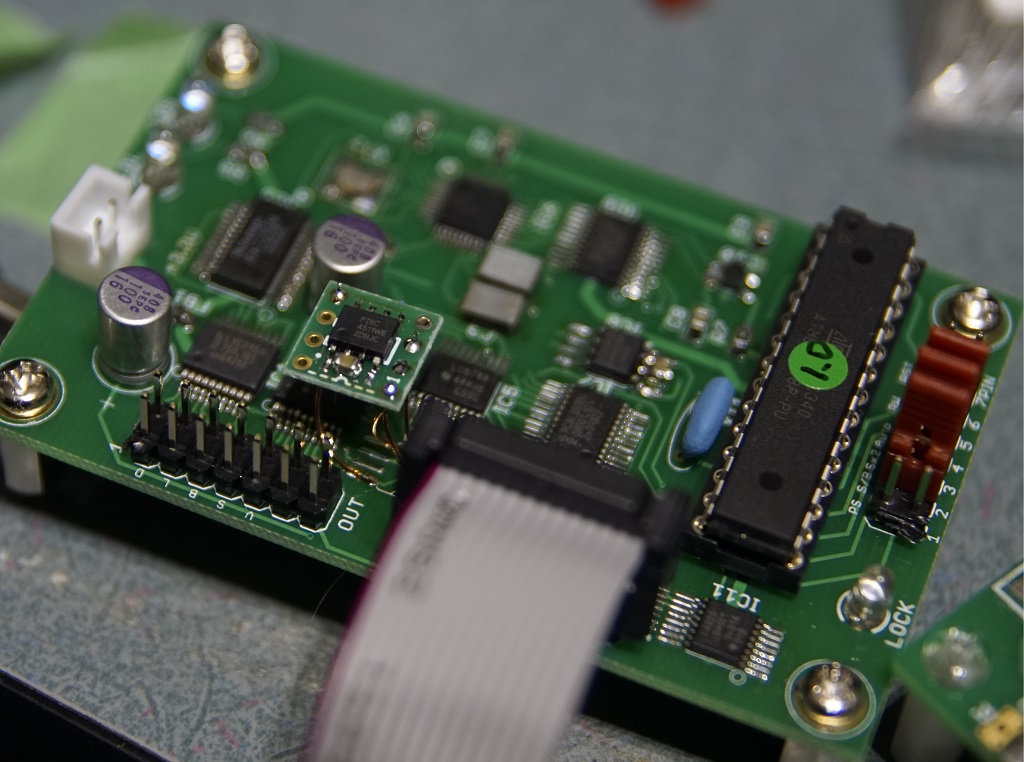

PI6C4511WEを手設定（倍率固定）で試してみました。
2逓倍と４逓倍について、問題なくロックできました。

>> また、逓倍器は手持ちにPI6C4511WEとNB3N2302DGがあるので後で試してみます。
>結果を教えて頂けると助かります。

ピン配と逓倍テーブルが異なりますが、PI6C4511WEは、動作周波数が広く、ジッターが少ない(150PS)ので期待しています。

入力周波数：2MHz-50MHz
http://www.digikey.jp/product-detail/ja/PI6C4511WE/PI6C4511WE-ND/1305452

PI6C4511 ****** ICS570
S0-S1-逓倍数 ** S0-S1
M-M-2倍 ******* 0-1
1-M-3倍 ******* M-M
0-0-4倍 ******* M-0
1-0-6倍 ******* -
1-1-8倍 ******* 1-M

・・・ロジックが合わないので、手動切り替えで確認してみます。
少々お待ちください。


>この件とは違いますが、48KHz以下でうまく再生出来ない問題は、
>マイコンの修正で直りそうです。
>現在、修正確認中です。しばらくお待ち下さい。

承知しました。
楽しみにしております。

やなさん
こんばんは。

>正常な方は1433で、駄目な方は1432でした。

私のロット番号を確認してみました。1433です。
・3.5VとFB1ショートを試しましたが改善されず。
・更に、ICのVCC-GND間にチップセラコンをつけてみましたがこれも同様にダメでした。
　（MCLK側の570にも付けたら、ロックしやすく、ロックずれし難くなりました）
・44.1kHz,48KHzは、どちらもNGです。


>ケースに合わせてダンピング抵抗値を変える必要もあるでしょう。

変えてみました。。。
・ダンピング抵抗は、33Ωと51Ωを試しましたが、33Ωの波形が綺麗。
・電源電圧は、2.8V〜3.5Vまで試しましたが、推奨されない3.0V以下の方がロックしやすく、波形も綺麗な感じです。
　2.7V以下は、動作不良を起こしました。


やはり、ハズレ品でしょうか。。。

MTさん、こんXXは。

> > 周波数はICの規格内のはずなのですが、私のはハズレ品なのでしょうか？
>
> 私の１セットも同じ現象を確認しています。
> ICS570Bの購入先は同じですが、正常なセットとは購入時期が違います。

ICS570BのICロット番号を確認してみました。
正常な方は1433で、駄目な方は1432でした。
試しに1432から1433に入れ替えてみたら、48KHzは音が出ました。
44.1KHzはマイコンの修正でどうなるか試してみます。
データシート上ではギリギリですが、44.1KHz(2.8MHz)も通るはずですが、このロットだけ根性なしなのでしょうか。

FB1のフェライトビーズを外してショートハンダすると、1432ロット
でも少し改善されます。
FB1で電圧降下があるので、+3.3V電源は+3.5V程度にすれば、FB1を外す必要はありません。

MTさん、こんXXは。

> 周波数はICの規格内のはずなのですが、私のはハズレ品なのでしょうか？

私の１セットも同じ現象を確認しています。
ICS570Bの購入先は同じですが、正常なセットとは購入時期が違います。
パスコンをメーカー指定の0.01uFに変えたら、少しましになりましたが、完調とはなりませんでした。

> ただ、フラットケーブルで入力しているのですが、ケーブルに触る
> とロックがハズレてしまいます。

I2Sはあまり長いケーブルだと駄目ですね。
ケースに合わせてダンピング抵抗値を変える必要もあるでしょう。

> また、逓倍器は手持ちにPI6C4511WEとNB3N2302DGがあるので後で試してみます。

ピン配置が違う場合はありますので、気を付けてお試しください。
結果を教えて頂けると助かります。

この件とは違いますが、48KHz以下でうまく再生出来ない問題は、
マイコンの修正で直りそうです。
現在、修正確認中です。しばらくお待ち下さい。

P2Dの44.1KHzと48KHzモードですが、BCLK作成用のICS570の２逓倍の波形が安定しません。
周波数は2倍になってはいるものの、オシロスコープで確認すると波長がまちまちになっています。
・88.2KHz以上の波形は問題ありません
・電源は、安定化電源で3.3V1.5A設定
・オシロは、200MHzです
・入力は、お気楽オーディオさんのRENEW FFASRC I2S 24bitです

周波数はICの規格内のはずなのですが、私のはハズレ品なのでしょうか？
・・・困りました。

尚、別系統のMCLK系LEDは、３つとも点灯した状態です。
こちらの波形は正常です。

ただ、フラットケーブルで入力しているのですが、ケーブルに触るとロックがハズレてしまいます。
少しセンシティブかもしれません。触らなくても手をケーブルに近づけると、ロックがハズレるので静電気？かもしれません

また、逓倍器は手持ちにPI6C4511WEとNB3N2302DGがあるので後で試してみます。
